Quy trình thay phớt cầu nâng Hunter RX45

19:01 , 28-01-2020

Để đảm bảo cho sản xuất không bị ngừng trệ - chúng tôi xin giới thiệu quy trình thay phớt cầu nâng Hunter RX45 sau 10 năm sử dụng như sau :

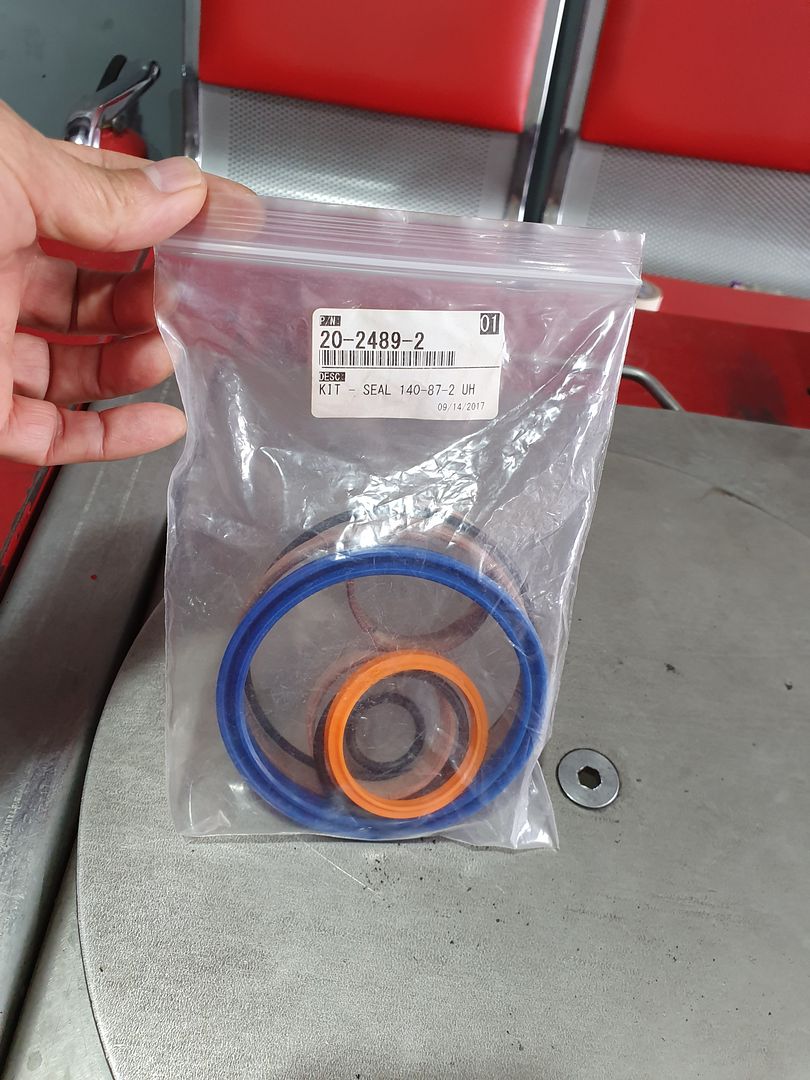

Bước 1: Xác định lỗi phớt bị chảy dầu : khi bạn thấy một bên cầu nâng không lên cao hết cỡ nhưng có dầu mầu đỏ chảy ra qua phớt chắn bụi ở đầu cần ben là cầu nâng đã bị hỏng phớt chính - tiến hành đặt hàng bộ phớt cầu nâng mã 20-2489-2

Bước 2: Kê bàn nâng lên độ cao 70 cm ( dùng 02 vỏ thùng phi rỗng )

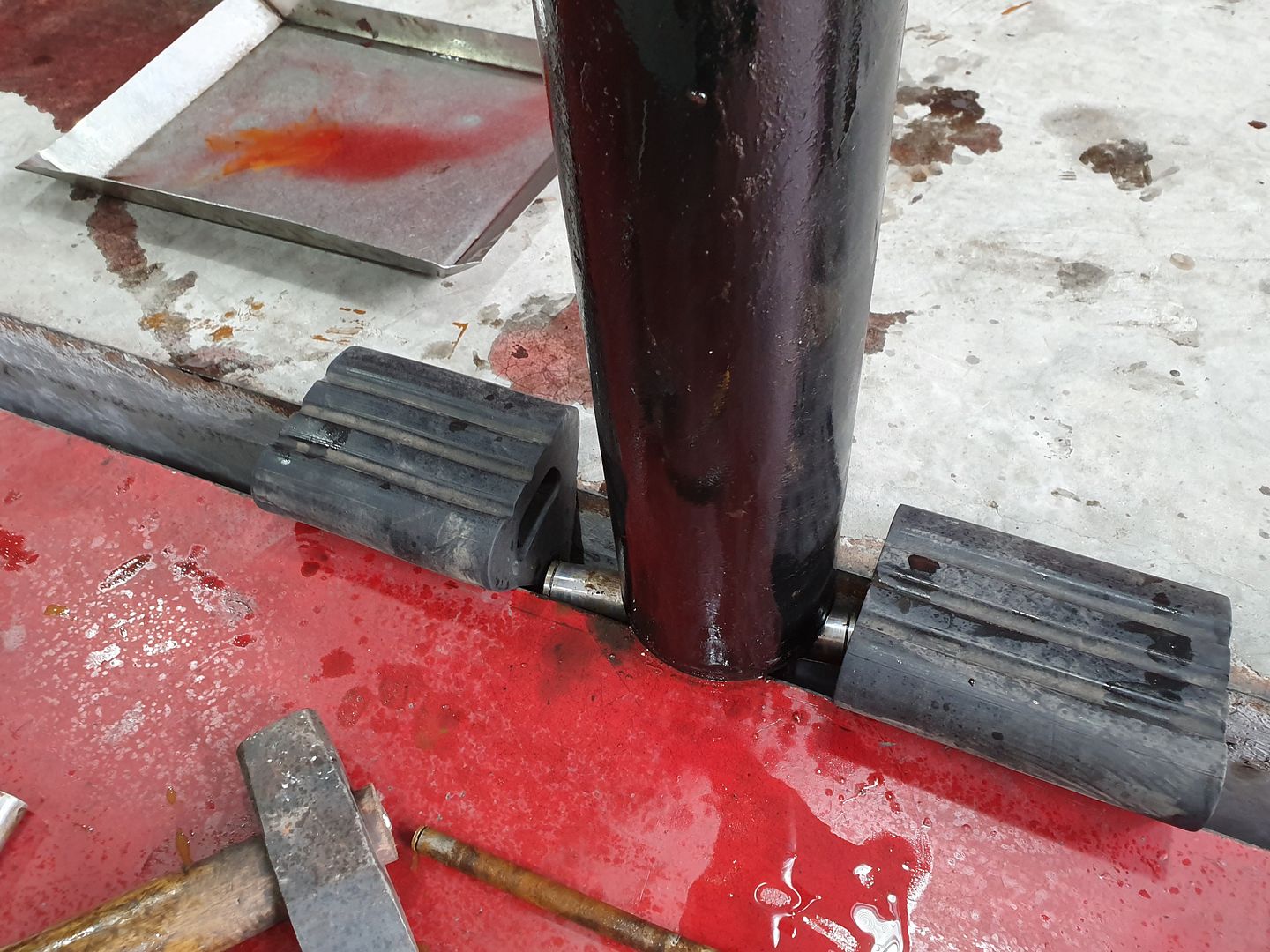

Bước 3: Tháo rời ống xy lanh ra khỏi vị trí dùng kìm mở tanh hãm để mở tanh hãm và đóng chốt ra.

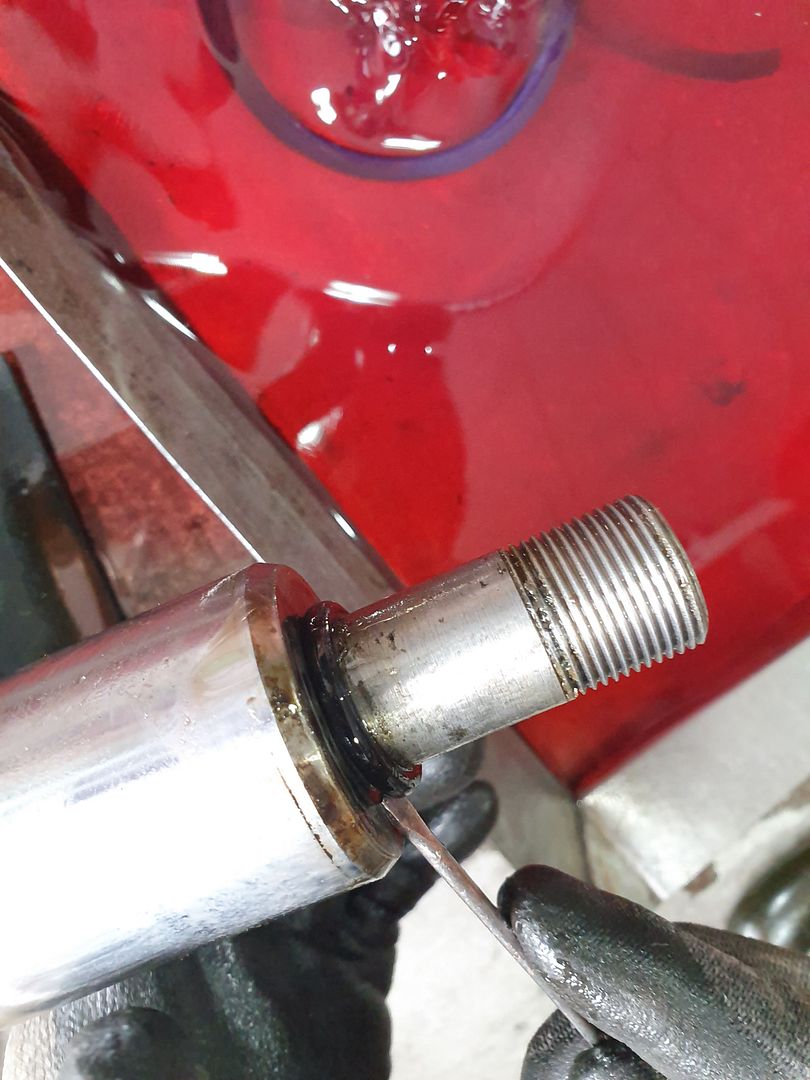

Bước 4: Tháo piston ra khỏi xy lanh bằng cách : a. dùng tô vít dẹt nhỏ nâng đầu tanh hãm ra khỏi rãnh ( xem ảnh )

b. Sau đó dùng chốt đặt vào tai trên nắp xy lanh - XOAY NGƯỢC CHIỀU KIM ĐỒNG HỒ  để lấy tanh hãm ra khỏi rãnh

c. Dùng búa cao su gõ nhẹ để lấy nắp xy lanh ra - rút cần ben có piston ra khỏi xy lanh ( chú ý dùng khay hứng dầu không để dầu rớt ra sàn)

Bước 5:  Tháo piston ra khỏi cần ben để tháo phớt chắn bụi trên nắp xy lanh - dùng khẩu 32 và súng bắn để tháo ốc đầu cần ben

Kẹp tai cần ben xy lanh để chống xoay khi tháo ốc 32 đầu cần ben

Bước 6 : Kiểm phớt chính, phớt chắn bụi, phíp dẫn hướng, gioăng chỉ

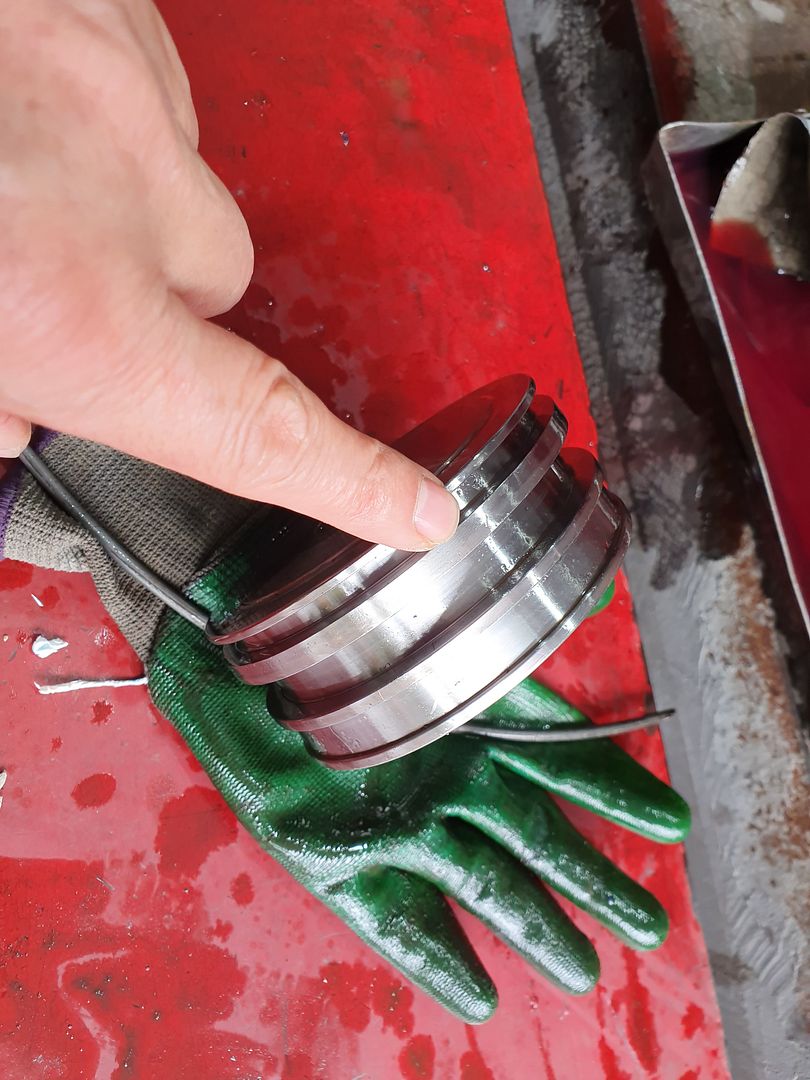

Bước 7: tháo phớt chính trên piston

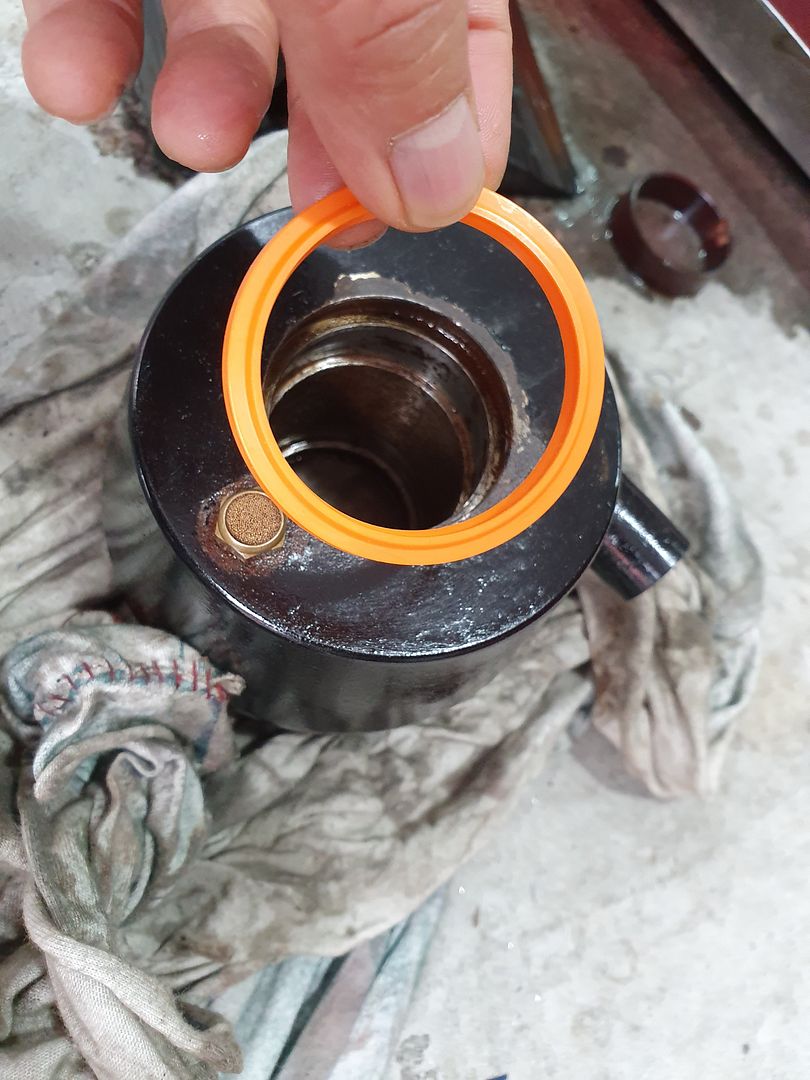

Bước 8: Tháo và thay phớt chắn bụi, dẫn hướng trên nắp xy lanh

Bước 9: Vệ sinh nòng xy lanh, piston - nếu nòng xy lanh có vết gỉ sét phải dùng giấy ráp 00 để vệ sinh sạnh sẽ

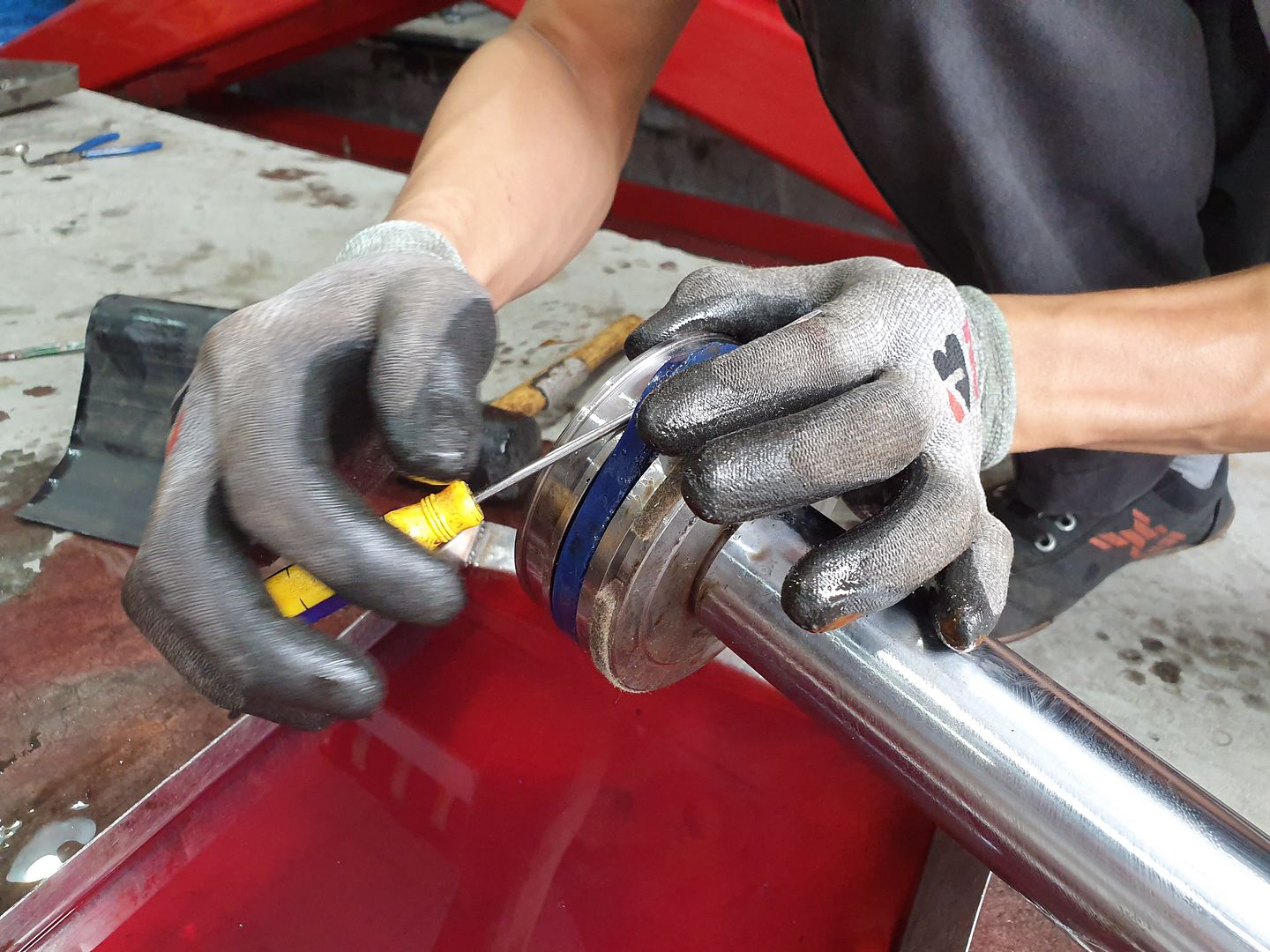

Bước 10: Vệ sinh sạch sẽ piston và lắp phớt mới

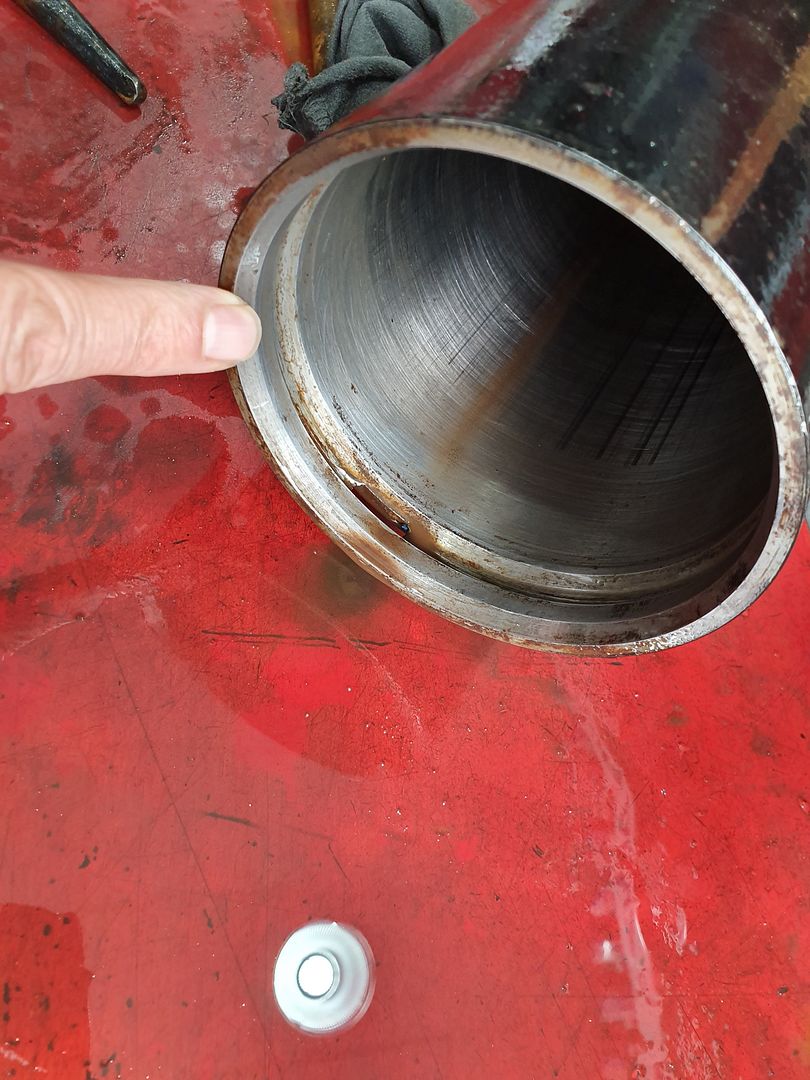

Bước 11: lắp piston đã thay phớt mới vào xy lanh ( chú ý miệng xy lanh rất sắc có thể làm hỏng phớt khi cho phớt vào xy lanh - có thể dùng băng keo để bảo vệ - sau đó lấy băng keo ra không để sót trong xy lanh

Bước 12: lắp xy lanh vào cầu nâng theo quy trình ngược lại bước 3

Bước 13: Hiệu chuẩn lại cầu nâng theo quy trình hiệu chuẩn
